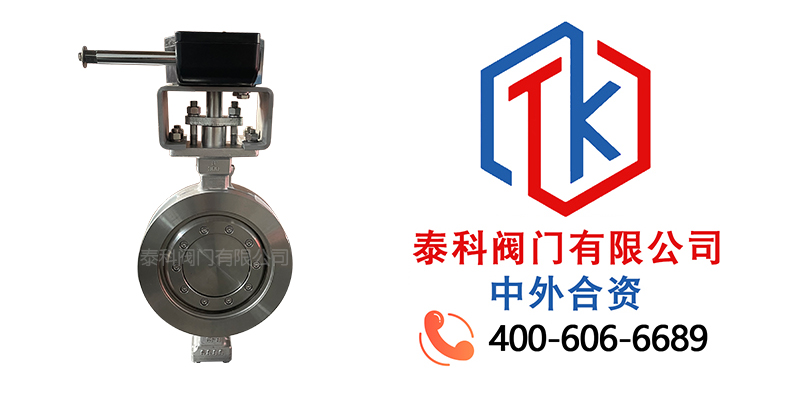

泰科閥門有限公司上海分公司的蝸輪對夾硬密封偏心蝶閥是一款通過90°旋轉蝶板實現快速啟閉或流量調節的控制閥門。那么，此閥門具有什么樣的特點呢？下面由泰科閥門有限公司上海分公司來詳細為您講述一下！

蝸輪對夾硬密封偏心蝶閥的工作原理：

一、蝸輪蝸桿傳動原理

通過蝸輪蝸桿減速機構將手動操作力矩放大（傳動比15:1-60:1），實現大口徑閥門的輕松啟閉?。蝸桿螺旋角設計具備自鎖功能，可防止介質壓力推動閥板自行啟閉?。

二、偏心密封機制

1、?三偏心結構?：閥桿軸線與閥芯幾何中心、閥體通道軸線、密封面軸線均存在偏移，形成凸輪效應?。關閉時蝶板與閥座瞬時接觸后快速脫離，減少磨損并實現“越關越緊”的密封效果?。

2、?金屬硬密封?：采用不銹鋼閥座和堆焊鈷基硬質合金的蝶板，耐溫達450℃?。密封面通過U形槽間隙設計實現正向零泄漏，反向密封時介質壓力使密封圈徑向變形補償位移?。

三、對夾式連接特點

1、閥門通過雙頭螺栓直接夾在兩管道法蘭之間，結構緊湊且重量輕，尤其適用于DN50-DN2000的大口徑管道?。支持雙向密封和多方向安裝，驅動裝置可適配90°或180°旋轉工位?。

四、工作流程

1、?開啟過程?：蝸輪手柄逆時針旋轉90°，閥桿帶動蝶板旋轉，利用偏心設計快速脫離閥座，減少摩擦?。

2、?關閉過程?：順時針旋轉90°，蝶板通過偏心機構壓緊閥座，金屬密封面在介質壓力下形成強制密封?。

 ? 泰科閥門有限公司上海分公司是一家集研發、設計、生產制造為一體的國家化企業，已通過國家ISO9001、ISO14001、OHSAS18001認證、CE歐盟認證等，歡迎新老顧客前來咨詢，全國免費咨詢熱線：400-606-6689。
